در هر کارخانه، کارگاه تولیدی یا مجموعه صنعتی، برق یکی از مهم‌ترین زیرساخت‌های فعالیت روزانه محسوب می‌شود. عملکرد صحیح ماشین‌آلات، تجهیزات تولید، الکتروموتورها، سیستم‌های روشنایی و خطوط مونتاژ به توزیع ایمن و پایدار انرژی الکتریکی وابسته است. در این میان، تابلو برق صنعتی نقش مهمی در توزیع برق، حفاظت از تجهیزات و کنترل مصرف‌کننده‌های الکتریکی ایفا می‌کند.
اگر تابلو برق متناسب با نیاز مجموعه انتخاب نشود، احتمال بروز مشکلاتی مانند قطع ناخواسته برق، آسیب به تجهیزات، افزایش هزینه تعمیرات، توقف خط تولید و حتی خطر برق‌گرفتگی یا آتش‌سوزی افزایش پیدا می‌کند. به همین دلیل، آشنایی با اصول انتخاب و خرید تابلو برق برای مدیران کارخانه‌ها، مهندسان برق، مسئولان تأسیسات و صاحبان کارگاه‌ها اهمیت زیادی دارد.
در این مقاله، راهنمای خرید تابلو برق مناسب برای کارخانه‌ها و کارگاه‌ها را به‌صورت کاربردی بررسی می‌کنیم تا بتوانید با شناخت انواع تابلو برق، تجهیزات داخلی، استانداردهای فنی، عوامل مؤثر بر قیمت و معیارهای انتخاب سازنده، تصمیم دقیق‌تری بگیرید.
همچنین با نقش شرکت رایکا صنعت آروند در مسیر انتخاب و تهیه تجهیزات برق صنعتی آشنا می‌شوید و خواهید دید هنگام بررسی پیشنهادهای سازندگان تابلو برق، چه نکاتی را باید در اولویت قرار دهید.
تابلو برق صنعتی چیست و چه کاربردی دارد؟

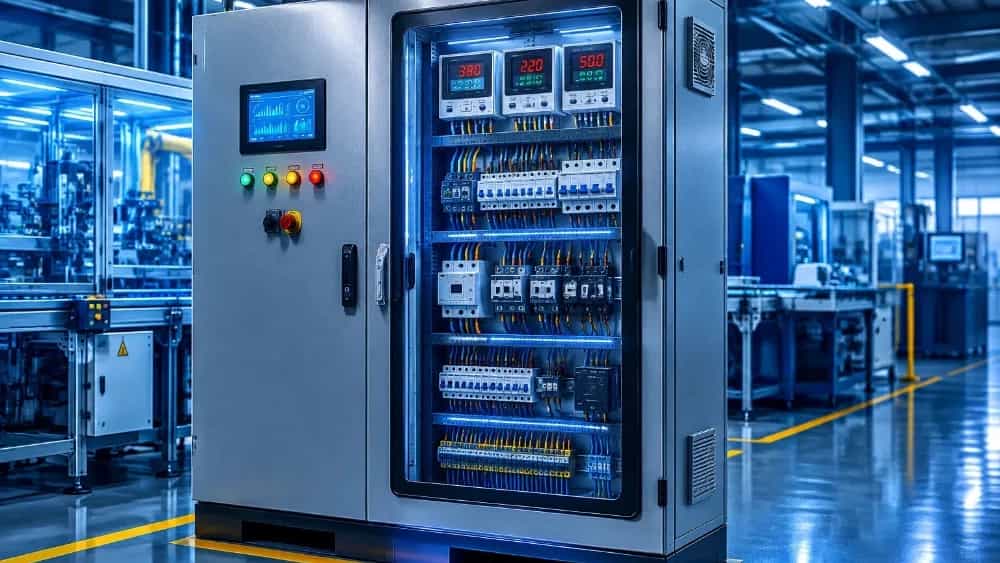

تابلو برق صنعتی محفظه‌ای مهندسی‌شده است که تجهیزات الکتریکی، حفاظتی، کنترلی و اندازه‌گیری در آن نصب می‌شوند. این مجموعه با توجه به نقشه‌های الکتریکی و مشخصات پروژه طراحی می‌شود تا برق ورودی را به شکل ایمن میان مصرف‌کننده‌های مختلف توزیع کند.
کاربرد تابلو برق تنها به توزیع انرژی محدود نیست. در بسیاری از پروژه‌ها، تابلو برق وظیفه کنترل عملکرد موتورها، جلوگیری از گسترش خطاهای الکتریکی، پایش پارامترهای برق و فراهم‌کردن امکان مدیریت بهتر فرایند تولید را نیز بر عهده دارد.
مهم‌ترین وظایف تابلو برق صنعتی عبارت‌اند از:
- توزیع برق میان دستگاه‌ها و بخش‌های مختلف کارخانه
- حفاظت مدارها در برابر اضافه‌بار و اتصال کوتاه
- کنترل روشن و خاموش شدن تجهیزات
- فراهم‌کردن امکان اندازه‌گیری جریان، ولتاژ و سایر پارامترها
- کمک به شناسایی سریع‌تر خطاها و عیب‌یابی
- افزایش ایمنی کارکنان و تجهیزات
- آماده‌سازی زیرساخت برق برای توسعه خطوط تولید
انتخاب درست تابلو برق می‌تواند به کاهش توقف‌های ناخواسته، ساده‌تر شدن تعمیرات و افزایش قابلیت اطمینان سیستم برق کارخانه کمک کند.
انواع تابلو برق مناسب برای کارخانه‌ها و کارگاه‌ها
یکی از نخستین مراحل خرید تابلو برق، مشخص‌کردن نوع تابلو متناسب با کاربرد پروژه است. هر نوع تابلو برای وظیفه مشخصی طراحی می‌شود و انتخاب آن باید بر اساس بارهای الکتریکی، روش بهره‌برداری و شرایط محیطی انجام شود.
۱. تابلو برق اصلی یا MDB
تابلو برق اصلی یا Main Distribution Board وظیفه دریافت برق ورودی و توزیع آن میان تابلوهای فرعی و مصرف‌کننده‌های اصلی را بر عهده دارد.
این تابلو معمولاً در کارخانه‌های بزرگ، مجتمع‌های صنعتی و واحدهایی با چندین خط تولید استفاده می‌شود. ظرفیت جریان نامی، قدرت تحمل اتصال کوتاه، نوع کلید اصلی و نحوه توزیع فیدرها از مهم‌ترین مواردی هستند که هنگام انتخاب آن باید بررسی شوند.
در زمان خرید تابلو برق اصلی، لازم است اطلاعات مربوط به ترانسفورماتور، جریان اتصال کوتاه احتمالی، نوع بارها و ظرفیت موردنیاز برای توسعه آینده مشخص باشد.
۲. تابلو برق توزیع فرعی
تابلوهای توزیع فرعی، برق را از تابلو اصلی دریافت کرده و میان مصرف‌کننده‌های یک بخش مشخص توزیع می‌کنند.
برای مثال، در یک کارخانه ممکن است هر سالن تولید، بخش بسته‌بندی، انبار یا واحد اداری به تابلو توزیع مستقل نیاز داشته باشد.
مزیت این روش، تفکیک مدارها، ساده‌تر شدن عیب‌یابی و امکان قطع برق یک بخش بدون خاموش کردن تمام مجموعه است؛ البته نحوه تفکیک باید با طراحی صحیح شبکه برق هماهنگ باشد.
۳. تابلو برق مرکز کنترل موتور یا MCC
تابلو برق MCC برای تغذیه، راه‌اندازی، توقف و حفاظت الکتروموتورها طراحی می‌شود. این تابلو در صنایعی مانند صنایع غذایی، پتروشیمی، تولید سیمان، صنایع فلزی، خطوط بسته‌بندی و سیستم‌های انتقال مواد کاربرد دارد.
بسته به نیاز پروژه، تجهیزات داخلی آن می‌توانند شامل کلیدهای حفاظتی، کنتاکتور، رله اضافه‌بار، درایو کنترل دور، تجهیزات اندازه‌گیری و مدارهای فرمان باشند.
در انتخاب تابلو برق MCC باید توان موتورها، جریان راه‌اندازی، روش کنترل، تعداد دفعات روشن و خاموش شدن و شرایط کارکرد پیوسته بررسی شوند.
۴. تابلو برق بانک خازنی
تابلو برق بانک خازنی برای اصلاح ضریب توان و مدیریت توان راکتیو در تأسیسات الکتریکی استفاده می‌شود.
وجود بارهای القایی مانند الکتروموتورها و برخی تجهیزات صنعتی می‌تواند ضریب توان مجموعه را کاهش دهد. طراحی مناسب بانک خازنی می‌تواند به بهبود ضریب توان و کاهش برخی هزینه‌های مرتبط با توان راکتیو کمک کند.
ظرفیت خازن‌ها، نوع رگولاتور، وضعیت هارمونیک‌ها و نیاز به استفاده از راکتور باید توسط متخصص برق بررسی شود. انتخاب نادرست خازن یا بی‌توجهی به هارمونیک‌ها ممکن است باعث کاهش عمر تجهیزات یا ایجاد اختلال شود.
۵. تابلو برق ATS و برق اضطراری
تابلو ATS برای انتقال کنترل‌شده بار میان منابع برق، مانند شبکه و ژنراتور، استفاده می‌شود. این تابلو در کارخانه‌هایی که قطع برق می‌تواند خسارت زیادی ایجاد کند، اهمیت ویژه‌ای دارد.
در طراحی این سیستم باید ظرفیت منابع، نوع کلیدهای انتقال، توالی عملکرد، اینترلاک‌های ایمنی و نحوه بازگشت به منبع اصلی مشخص شود.
۶. تابلو برق PLC و اتوماسیون صنعتی
در خطوط تولید پیشرفته، تابلوهای PLC برای کنترل خودکار تجهیزات و هماهنگی فرایندها به کار می‌روند.
این تابلوها ممکن است شامل کنترلر منطقی برنامه‌پذیر، ماژول‌های ورودی و خروجی، منبع تغذیه، رله‌های واسط، تجهیزات شبکه صنعتی و ترمینال‌ها باشند.
اگر کارخانه به کنترل دقیق فرایند، کاهش خطاهای انسانی یا ارتباط میان چند دستگاه نیاز داشته باشد، طراحی تابلو برق اتوماسیون می‌تواند بخشی از راهکار مناسب باشد.
مهم‌ترین معیارهای خرید تابلو برق مناسب
برای انتخاب یک تابلو برق مناسب، نباید فقط به ابعاد بدنه یا قیمت نهایی توجه کرد. مجموعه‌ای از عوامل فنی، محیطی و اقتصادی در تصمیم‌گیری نقش دارند.
۱. تعیین ظرفیت و جریان نامی
ظرفیت تابلو برق باید با بارهای واقعی مجموعه هماهنگ باشد. برای این منظور، توان مصرف‌کننده‌ها، جریان کاری، ضریب هم‌زمانی، جریان راه‌اندازی موتورها و شرایط توسعه آینده بررسی می‌شوند.
انتخاب ظرفیت کمتر از نیاز ممکن است باعث اضافه‌بار، افزایش دما و محدودیت بهره‌برداری شود. از طرف دیگر، انتخاب بیش از حد بزرگ نیز می‌تواند هزینه اولیه را افزایش دهد.
بنابراین، ظرفیت نهایی باید بر اساس محاسبات مهندسی و مشخصات واقعی پروژه تعیین شود، نه صرفاً بر اساس تجربه یا تخمین کلی.
۲. بررسی تجهیزات حفاظتی
کلیدهای اتوماتیک، فیوزها، رله‌های حفاظتی و تجهیزات مرتبط باید متناسب با جریان کاری و شرایط خطا انتخاب شوند.
در این مرحله، علاوه بر جریان نامی، قدرت قطع کلید، هماهنگی حفاظتی میان تجهیزات، حفاظت کابل‌ها و الزامات اتصال کوتاه اهمیت دارند.
برای مثال، استفاده از کلیدی با جریان نامی مناسب اما قدرت قطع ناکافی، لزوماً حفاظت قابل‌قبولی فراهم نمی‌کند. بررسی این موارد باید توسط مهندس برق و بر اساس اطلاعات شبکه انجام شود.
۳. انتخاب جنس و کیفیت بدنه
بدنه تابلو برق باید از تجهیزات داخلی در برابر تماس ناخواسته، ضربه و عوامل محیطی محافظت کند.
در بسیاری از کاربردهای صنعتی از بدنه فلزی با پوشش رنگ مناسب استفاده می‌شود. در برخی محیط‌های خاص نیز مواد دیگری مانند پلی‌کربنات یا پلی‌استر می‌توانند کاربرد داشته باشند.
ضخامت ورق، کیفیت جوشکاری، استحکام شاسی، کیفیت لولاها، قفل‌ها و آب‌بندی درها باید با ابعاد و شرایط کاری تابلو هماهنگ باشد.
۴. توجه به درجه حفاظت IP
درجه حفاظت IP میزان محافظت محفظه در برابر ورود اجسام جامد و نفوذ آب را مشخص می‌کند.
در محیط‌های خشک و کنترل‌شده ممکن است درجه حفاظت پایین‌تری کافی باشد؛ اما در سالن‌های پرگردوغبار، محیط‌های مرطوب، محل‌های شست‌وشو یا فضای باز، باید سطح حفاظت متناسب با شرایط انتخاب شود.
به عنوان نمونه، IP54 در برخی محیط‌های صنعتی کاربرد دارد، اما این عدد به‌تنهایی تضمین‌کننده مناسب بودن تابلو برای هر کارخانه نیست. شرایط نصب، نوع آلودگی، روش شست‌وشو و الزامات پروژه باید به‌صورت جداگانه بررسی شوند.
۵. بررسی تهویه و مدیریت دما
تجهیزات الکتریکی در حین کار گرما تولید می‌کنند. اگر این گرما به‌درستی دفع نشود، دمای داخل تابلو افزایش می‌یابد و می‌تواند بر عملکرد و طول عمر قطعات اثر منفی بگذارد.
در طراحی تابلو باید تلفات حرارتی تجهیزات، دمای محیط، نحوه چیدمان و فضای آزاد داخلی بررسی شوند. بسته به نتایج محاسبات، ممکن است استفاده از فن و فیلتر، مبدل حرارتی یا کولر تابلو ضروری باشد.
۶. امکان تعمیرات و توسعه آینده
تابلو برق باید به شکلی طراحی شود که دسترسی به تجهیزات برای سرویس و تعمیرات امکان‌پذیر باشد.
شماره‌گذاری سیم‌ها، برچسب‌گذاری تجهیزات، نظم سیم‌کشی، فضای مناسب برای خم کابل‌ها و دسترسی به ترمینال‌ها، عیب‌یابی را آسان‌تر می‌کنند.
همچنین بهتر است ظرفیت و فضای رزرو برای توسعه آینده، متناسب با برنامه واقعی کارخانه در نظر گرفته شود. میزان این فضای رزرو باید با توجه به بارهای احتمالی، ظرفیت شینه‌ها و محدودیت‌های پروژه تعیین شود.
استانداردهای مهم در خرید تابلو برق صنعتی
استانداردها یکی از معیارهای مهم برای ارزیابی کیفیت و ایمنی تابلو برق هستند. در پروژه‌های صنعتی، استاندارد موردنیاز به نوع تابلو، سطح ولتاژ، کاربرد و مشخصات فنی قرارداد بستگی دارد.
استاندارد IEC 61439
مجموعه استاندارد IEC 61439 برای تابلوهای فشار ضعیف کاربرد دارد و الزامات مربوط به طراحی، ساخت و تأیید مجموعه تابلو را پوشش می‌دهد.
نکته مهم این است که صرف استفاده از قطعات معتبر، به‌تنهایی انطباق تابلو نهایی با استاندارد را ثابت نمی‌کند. چیدمان تجهیزات، افزایش دما، اتصالات، فاصله‌های عایقی، حفاظت در برابر برق‌گرفتگی و سایر الزامات نیز باید در طراحی و ارزیابی مجموعه لحاظ شوند.
استاندارد IEC 60529
این استاندارد برای طبقه‌بندی درجه حفاظت محفظه‌ها در برابر ورود اجسام جامد و آب به کار می‌رود. هنگام سفارش تابلو، درجه IP موردنیاز باید بر اساس محیط نصب و مشخصات پروژه تعیین شود.
استاندارد IEC 60204-1
این استاندارد در حوزه تجهیزات الکتریکی ماشین‌آلات صنعتی اهمیت دارد. در پروژه‌هایی که تابلو بخشی از سیستم برق و کنترل یک ماشین یا خط تولید است، بررسی الزامات مرتبط با این استاندارد می‌تواند ضروری باشد.
در نهایت، از سازنده بخواهید مدارک فنی، نقشه‌ها، فهرست تجهیزات و گزارش آزمون‌های موردنیاز پروژه را ارائه کند.
چه عواملی بر قیمت تابلو برق صنعتی تأثیر می‌گذارند؟
قیمت تابلو برق صنعتی به مشخصات فنی و شرایط سفارش وابسته است و نمی‌توان برای همه پروژه‌ها یک نرخ ثابت در نظر گرفت.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- نوع تابلو و کاربرد آن
- جریان نامی و قدرت تحمل اتصال کوتاه
- ابعاد، جنس و کیفیت ساخت بدنه
- تعداد فیدرها و پیچیدگی مدارها
- برند، مدل و اصالت تجهیزات داخلی
- استفاده از PLC، درایو یا تجهیزات اتوماسیون
- درجه حفاظت و الزامات محیطی
- نیاز به طراحی اختصاصی و مستندسازی
- آزمون‌های فنی، بازرسی و الزامات تحویل
- زمان ساخت، حمل و نصب
هنگام مقایسه پیشنهادهای قیمت، بهتر است مشخصات فنی همه پیشنهادها یکسان باشد. دو تابلو که ظاهراً کاربرد مشابهی دارند، ممکن است از نظر کیفیت کلیدها، قدرت قطع، نوع شینه، درجه حفاظت، مستندات و خدمات پس از فروش تفاوت زیادی داشته باشند.
به همین دلیل، خرید تابلو برق ارزان‌تر همیشه به معنای انتخاب اقتصادی‌تر نیست. هزینه تعمیرات، توقف تولید و تعویض تجهیزات نیز باید در تصمیم‌گیری لحاظ شود.
چرا انتخاب شرکت سازنده تابلو برق اهمیت دارد؟
کیفیت تابلو برق تنها به قطعات مورد استفاده محدود نمی‌شود. طراحی صحیح، انتخاب تجهیزات متناسب، مونتاژ اصولی، کنترل کیفیت و مستندات فنی نیز در عملکرد نهایی مؤثر هستند.
هنگام انتخاب سازنده تابلو برق، موارد زیر را بررسی کنید:
۱. آیا شرکت می‌تواند بر اساس نیاز واقعی پروژه طراحی انجام دهد؟
۲. آیا نقشه‌های الکتریکی و فهرست تجهیزات ارائه می‌شوند؟
۳. آیا برند و مدل قطعات به‌صورت شفاف مشخص شده‌اند؟
۴. آیا آزمون‌های لازم پیش از تحویل انجام می‌شوند؟
۵. آیا شرایط گارانتی و خدمات پس از فروش روشن هستند؟
۶. آیا زمان تحویل و محدوده مسئولیت‌های اجرایی در قرارداد مشخص شده‌اند؟
۷. آیا سوابق پروژه‌های مشابه و توان فنی مجموعه قابل بررسی است؟
پاسخ روشن به این پرسش‌ها کمک می‌کند تا تصمیم خرید را بر اساس معیارهای قابل ارزیابی بگیرید.
شرکت رایکا صنعت آروند؛ انتخابی برای بررسی نیازهای برق صنعتی
در مسیر تهیه تجهیزات برق صنعتی، انتخاب مجموعه‌ای که بتواند نیازهای پروژه را به‌درستی بررسی کند، اهمیت زیادی دارد. شرکت رایکا صنعت آروند را می‌توانید به‌عنوان یکی از گزینه‌های مورد بررسی برای تأمین نیازهای مرتبط با برق صنعتی در فرایند استعلام و انتخاب خود قرار دهید.
برای اینکه همکاری با این شرکت یا هر تأمین‌کننده دیگری به نتیجه مناسبی منجر شود، توصیه می‌شود پیش از ثبت سفارش، مشخصات فنی موردنیاز را به‌صورت دقیق ارائه کنید و پیشنهاد دریافتی را با الزامات پروژه تطبیق دهید.
در زمان مذاکره با شرکت رایکا صنعت آروند، می‌توانید درباره موارد زیر اطلاعات دریافت کنید:
- امکان بررسی نیازهای برق کارخانه یا کارگاه
- مشخصات فنی و ظرفیت پیشنهادی تابلو
- نوع تجهیزات حفاظتی و کنترلی مورد استفاده
- امکان ارائه نقشه و مستندات فنی
- درجه حفاظت متناسب با محل نصب
- آزمون‌ها و کنترل کیفیت پیش از تحویل
- زمان‌بندی ساخت و تحویل
- شرایط گارانتی، پشتیبانی و خدمات پس از فروش
این موارد به شما کمک می‌کنند تا پیشنهاد دریافتی را از نظر فنی و اقتصادی ارزیابی کنید. توجه داشته باشید که خدمات دقیق، ظرفیت تولید، برندهای قابل تأمین و شرایط همکاری شرکت باید مستقیماً از طریق اطلاعات رسمی و استعلام از خود مجموعه تأیید شوند.
اگر قصد خرید تابلو برق برای یک کارخانه، کارگاه یا خط تولید را دارید، ابتدا فهرست تجهیزات و بارهای مصرفی خود را آماده کنید. سپس با ارائه اطلاعات پروژه به شرکت رایکا صنعت آروند و سایر گزینه‌های واجد شرایط، امکان مقایسه دقیق‌تر پیشنهادها را فراهم سازید.
مراحل سفارش و خرید تابلو برق برای کارخانه‌ها و کارگاه‌ها
برای کاهش خطا و جلوگیری از هزینه‌های پیش‌بینی‌نشده، بهتر است فرایند خرید تابلو برق مرحله‌به‌مرحله انجام شود.
مرحله اول: بررسی نیازهای پروژه
نوع فعالیت کارخانه، تعداد دستگاه‌ها، توان مصرفی، شرایط کارکرد و نیازهای کنترلی را مشخص کنید.
مرحله دوم: تهیه اطلاعات فنی
نقشه تک‌خطی، فهرست بارها، ولتاژ شبکه، جریان موردنیاز، شرایط اتصال کوتاه و محل نصب را در اختیار طراح قرار دهید.
مرحله سوم: تعیین مشخصات تابلو
نوع تابلو، درجه حفاظت، جنس بدنه، تجهیزات داخلی، ظرفیت فیدرها و الزامات توسعه آینده باید مشخص شوند.
مرحله چهارم: دریافت پیشنهاد فنی و مالی
از سازنده بخواهید پیشنهاد فنی و قیمت را همراه با فهرست تجهیزات، نقشه‌ها، زمان تحویل و شرایط گارانتی ارائه کند.
مرحله پنجم: بررسی کیفیت و مستندات
پیش از نهایی کردن سفارش، مطابقت تجهیزات با مشخصات توافق‌شده و مدارک مربوط به کنترل کیفیت را بررسی کنید.
مرحله ششم: تحویل و راه‌اندازی
پس از انجام بازرسی‌های لازم، تابلو باید توسط افراد صلاحیت‌دار نصب و راه‌اندازی شود. تنظیم تجهیزات حفاظتی و آزمون عملکرد نیز باید مطابق طراحی و الزامات ایمنی انجام شود.
چک‌لیست نهایی پیش از خرید تابلو برق
پیش از ثبت سفارش، مطمئن شوید موارد زیر مشخص شده‌اند:
- نوع و کاربرد تابلو برق
- ولتاژ ورودی و جریان نامی
- فهرست کامل بارهای الکتریکی
- اطلاعات جریان اتصال کوتاه
- نوع و قدرت قطع تجهیزات حفاظتی
- درجه حفاظت IP متناسب با محیط
- شرایط تهویه و دفع گرما
- کیفیت بدنه و اتصالات
- فضای مناسب برای سرویس و تعمیرات
- امکان توسعه آینده
- نقشه‌ها و فهرست تجهیزات
- آزمون‌های پیش از تحویل
- زمان تحویل و شرایط قرارداد
- گارانتی و خدمات پس از فروش
جمع‌بندی: چگونه بهترین تابلو برق را انتخاب کنیم؟
خرید تابلو برق مناسب برای کارخانه‌ها و کارگاه‌ها تصمیمی فنی و اقتصادی است که بر ایمنی، پایداری تولید و هزینه‌های نگهداری اثر می‌گذارد. برای انتخاب صحیح، باید نوع تابلو، ظرفیت جریان، تجهیزات حفاظتی، کیفیت بدنه، درجه حفاظت، تهویه، استانداردهای مرتبط و قابلیت توسعه آینده را به‌صورت یکپارچه بررسی کنید.
همچنین در زمان انتخاب سازنده، تنها به قیمت نهایی توجه نکنید. شفافیت مشخصات فنی، مستندات، آزمون‌های کنترل کیفیت، زمان تحویل و شرایط خدمات پس از فروش از معیارهای مهم تصمیم‌گیری هستند.
شرکت رایکا صنعت آروند می‌تواند در فهرست گزینه‌های شما برای استعلام و بررسی نیازهای برق صنعتی قرار گیرد. پیشنهاد می‌شود برای دستیابی به انتخابی مطمئن، مشخصات پروژه را به‌صورت کامل ارائه دهید و پیش از ثبت سفارش، جزئیات فنی و شرایط همکاری را مستقیماً با شرکت بررسی کنید.
با انتخاب مهندسی‌شده تابلو برق، می‌توانید زیرساخت مناسب‌تری برای حفاظت از تجهیزات، مدیریت انرژی و بهره‌برداری پایدار از کارخانه یا کارگاه خود فراهم کنید.
